JEFFTRON製 Micro MOS FETⅢ(配線なし)
商品コード： JFT-JT-MOS-S7
一般的な6線式(3線式も可)FETで、本体寸法が15.9mm x 6.7mm x 4mmとBB弾3個より小さな超小型FETデバイスです。
このパッケージは配線無しVerとなります。

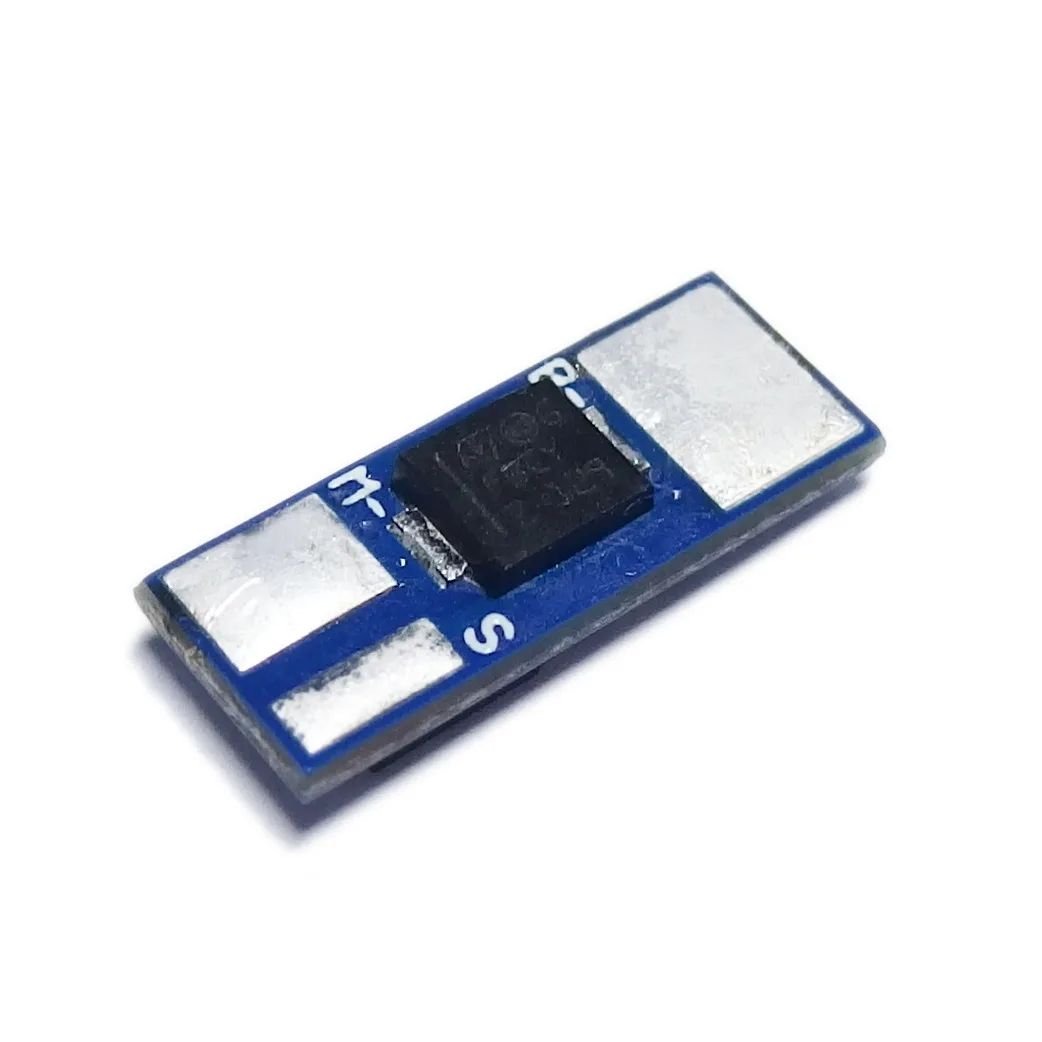

写真の通り、基板に配線をはんだ付けして使用します。
メーカー推奨スペックはバッテリー14.8V以下、M160スプリング以下、25A以下となっています。
FETは小型高スペックのNEXPERIA PSMN0R9-30YLDを1石使用しています。
非常に小型で、電動ハンドガンやSMGなど小型の機種にも装着可能ですがサージ対策されただけの単純なFET回路ゆえ、放熱特性などは小さいなりのスペックとなります。
また、電源電圧＝FET駆動電圧となるので、FETのID-VGS特性がそのまま適応されます。
従って、電動ガンの負荷に対して能力の低すぎるバッテリーを使用するとFETが過剰に発熱する可能性があります。
過剰な負荷環境化ではなく、ノーマル準拠の軽負荷または十分なFET駆動が可能なバッテリーと放熱環境での使用をお勧めします。
*注意*
必ずヒューズを併用してご使用ください。
